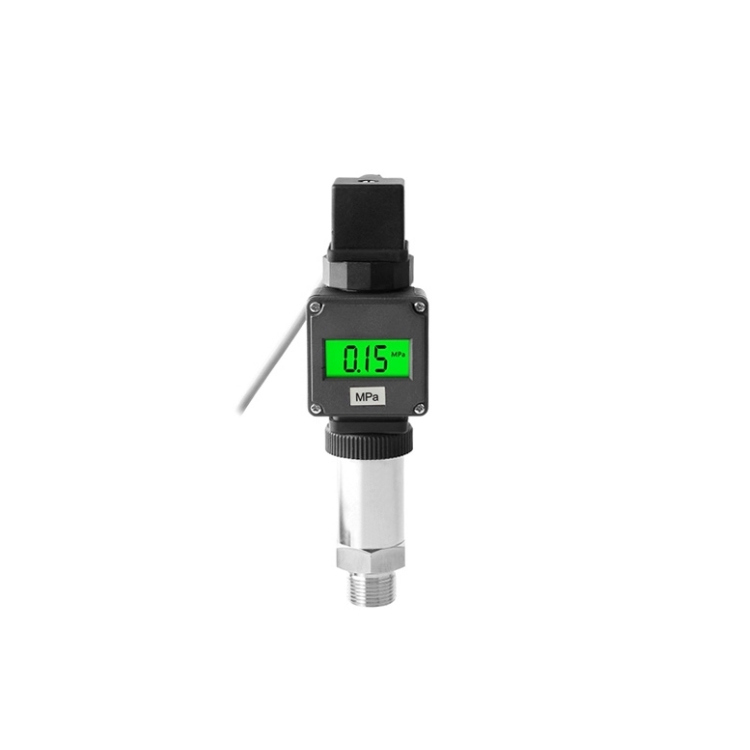

Sensor de Pressão Digital para Hidráulica/Vapor/Ar
O sensor de pressão digital possui uma tela LCD com luz de fundo e fonte de alimentação DC 24V/12V, pode emitir sinal de corrente (4-20mA/0-20mA), sinal de tensão (0-5V/1-5V/0-10V) ou sinal RS485. O sensor de pressão tem tamanho pequeno, peso leve, alto desempenho antivibração e anti-choque, faixa de medição -0,1~100MPa/ -1~1000bar/ -14~14503psi, temperatura do meio -40~+60℃ (-40~+140℉), para medição de pressão hidráulica/vapor/ar/líquido de alta temperatura.
O sensor de pressão para medição de pressão hidráulica/vapor/ar possui sinal de saída opcional, como 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Aplicação:O sensor de pressão é amplamente utilizado em controle de processos, aeroespacial, automotivo, equipamentos médicos, HVAC e outros campos.
Especificação
| Peso |
0,4kg |
| Faixa de medição * |
-0,1~100MPa (-1~1000bar/-14~14503psi) |
| Tipo de pressão* |
Pressão manométrica (padrão)
Entre em contato conosco para pressão absoluta, tipo de pressão selada (observe que a faixa de medição para esses dois tipos deve ser ≤1MPa) |
| Meio de medição |
Hidráulico, vapor, ar, líquido de alta temperatura (área não à prova de explosão) |
| Fonte de alimentação * |
DC 12V, DC 24V, DC 12-36V |
| Sinal de saída * |
2 fios: 4-20mA, 0-20mA
3 fios: 0-5V, 1-5V, 0-10V
RS485
(Observação:Sensor de pressão projetado sem tela LCD para 2 fios 0-20mA, 3 fios 0-5V, 1-5V, 0-10V e sinal de saída RS485. O sensor de pressão do tipo fio de chumbo direto também não é equipado com uma tela LCD.) |
| Precisão * |
±0,5%FS, ±0,3%FS, ±1%FS (quando o sinal de saída é 0-5V ou 0-10V) |
| Deriva de temperatura zero |
±0,03%FS/℃ |
| Deriva de temperatura de sensibilidade |
±0,03%FS/℃ |
| Estabilidade a longo prazo |
≤0,2%FS/ano |
| Pressão de sobrecarga |
200%FS |
| Resposta de frequência (-3dB) |
5kHz~650kHz |
| Conexão elétrica * |
Tipo de conector DIN, tipo de conector circular M12, tipo de fio de chumbo direto |
| Rosca da conexão de pressão * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Tempo de resposta |
＜10ms |
| Temperatura de operação |
-40~+80℃ (-40~+176℉) |
| Temperatura do meio |
-40~+60℃ (-40~+140℉) |
| Material |
Carcaça: aço inoxidável 304
Fluido de enchimento: óleo de silicone
Porta de pressão: aço inoxidável 304 ou aço inoxidável 316L (personalizável)
Diafragma de separação: aço inoxidável 304 ou aço inoxidável 316L (personalizável)
Vedação: FKM (temperatura média ≤ +200℃/+392℉), EPDM, NBR |
| Comprimento do cabo |
2m |
| Classe de proteção |
IP65 |
Observação: * denota parâmetros opcionais, você pode selecionar cada parâmetro nas listas suspensas para finalizar seu pedido.
Desenho dimensional do sensor de pressão (unidade: mm)
Diagrama de fiação do sensor de pressão:
Diagrama de fiação de saída RS485
Observação: Para o sinal de saída RS485, é apenas um protocolo de comunicação 485, se você precisar que os dados sejam recebidos do PC através da porta RS485, então o PC usado deve ser um PC para aplicação industrial, que pode suportar a função de comunicação 485 (como tela sensível ao toque HMI computador superior, etc.), Uma interface de comunicação USB para 485 também é necessária para conectar o sensor ao PC.
Dicas: Seleção da sensibilidade do sensor de pressão
Em geral, dentro da faixa linear do sensor, é melhor que a sensibilidade do sensor de pressão seja o mais alta possível. Somente quando a sensibilidade é alta, o valor do sinal de saída correspondente à mudança medida é relativamente grande, o que é propício ao processamento do sinal. No entanto, deve-se notar que, se a sensibilidade do sensor de pressão for muito alta, o ruído externo que é irrelevante para a medição é fácil de misturar, o que também será amplificado pelo sistema de amplificação, afetando assim a precisão da medição. Portanto, é necessário que o próprio sensor de pressão digital tenha uma alta relação sinal/ruído para minimizar a introdução do sinal de interferência do exterior.
A sensibilidade do sensor de pressão digital é direcional. Quando o objeto medido é um único vetor e tem altos requisitos direcionais, o sensor com baixa sensibilidade em outras direções deve ser selecionado. Se o vetor medido for um vetor multidimensional, é melhor selecionar o sensor de pressão digital com menor sensibilidade cruzada.
