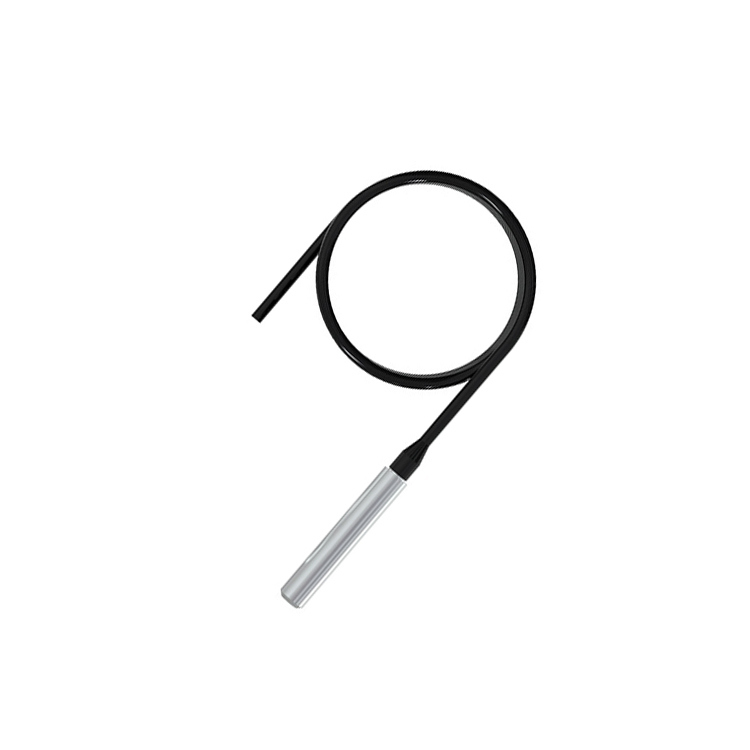

Sensor de pressão piezorresistivo de silício, RS485, IP68

O sensor de pressão piezorresistivo de silício oferece uma faixa de medição opcional de 0~1000 kPa para monitoramento de segurança de desastres geológicos. Ele suporta interface de comunicação RS485, possui nível de proteção IP68 e é amplamente utilizado em campos de monitoramento como deslizamentos de terra, níveis de água subterrânea e pressão do solo.

O sensor de pressão piezorresistivo de silício oferece diferentes faixas de medição de pressão de 0~1000 kPa (opcional), que é usado principalmente para avaliar a capacidade de carga admissível do solo da fundação, prever a gravidade dos danos causados pela geada nas estradas, monitorar a quantidade de entrada de água de escavações e a estabilidade da parede da escavação.

Características

• O sensor de pressão piezorresistivo de silício é instalado dentro do furo adicionando acessórios correspondentes e pode medir a pressão da água intersticial dentro da estrutura por um longo tempo.
• O sensor de pressão usa tecnologia de ajuste de resistência a laser para compensar o ponto zero e o desempenho da temperatura em uma ampla faixa de temperatura, e passa por testes rigorosos de componentes, produtos semiacabados e produtos acabados e triagem de envelhecimento, e pode medir de forma estável por um longo tempo.
• Ele usa uma carcaça protetora IP68, o que faz com que o sensor tenha bom desempenho à prova d'água e capacidade anti-interferência, e não é afetado pelo ambiente externo.
• O sensor de pressão piezorresistivo usa um sensor piezorresistivo de silício com um diafragma de aço inoxidável, com compensação automática de temperatura e algoritmo de correção automática do núcleo, o que efetivamente impede flutuações de valor.
• Ele usa proteção contra polaridade reversa e proteção contra sobrecorrente e sobretensão instantâneas, que atende aos requisitos de proteção EMI.

Especificação

Aplicações

Exemplo de instalação

Dicas: Método de instalação do sensor de pressão piezorresistivo de silício

Coloque o sensor de pressão piezorresistivo de silício diretamente na posição projetada do tubo de medição de pressão e envolva o sensor com geotêxtil. Se o tubo de medição de pressão for profundo, use fio de aço ou cabo de aço fino para fixar o sensor e amarre o cabo do instrumento ao cabo de aço. Em seguida, coloque lentamente o sensor no tubo de medição de pressão através do cabo de aço e, finalmente, fixe o cabo de aço na parte superior da boca do tubo para garantir que o sensor esteja estável no lugar.
