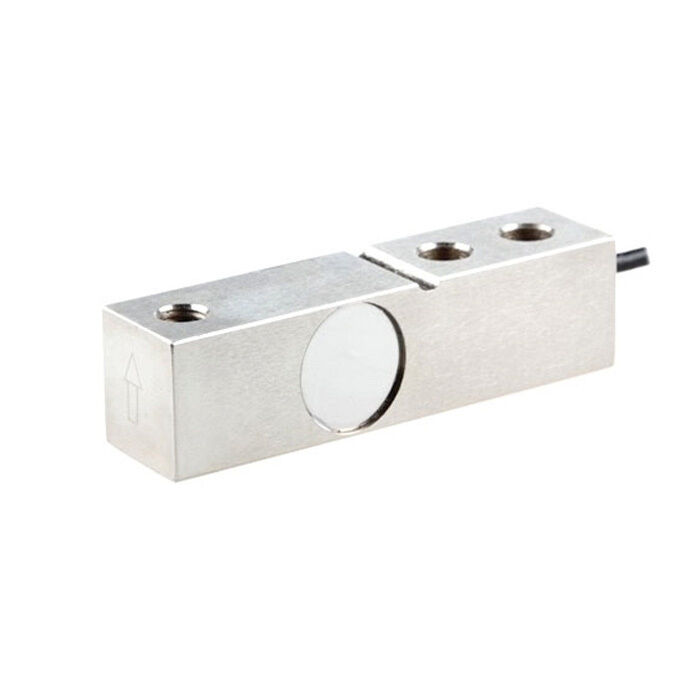

Célula de carga de feixe, 200 kg/500 kg/1000 kg/3 toneladas/5 toneladas a 10 toneladas
Depois de comprar uma célula de carga RJ, você pode comprar um medidor especial de painel digital para obter leituras diretamente, ou comprar um transmissor para saída de sinal padrão para PLC, DCS e outros sistemas.O sinal de saída personalizado é 0-5V, 0-10V, ou 4-20mA.
Nota: A célula de carga não pode ser ligada ao transmissor e ao controlador ao mesmo tempo.
As células de carga de feixe de cantilever têm capacidade de 200 kg, 500 kg, 1000 kg, 3 toneladas, 5 toneladas a 10 toneladas.
Especificações
| Modelo |
RJ |
| Peso do transporte |
1.1 a 5 kg |
| Intervalo de capacidade * |
200 kg~10 toneladas |
| Controlador de exibição correspondente |
(Clique na página do controlador) |
| Transmissor correspondente |
(Clique na página do transmissor) |
| Precisão |
0.02% F.S. (linearidade + histerese + repetibilidade) |
| Sensibilidade |
2.0±0.1mV/V |
| Um merdas. |
±0,02%F.S/30min |
| Resultado zero |
± 1% F.S. |
| Efeito da temperatura sobre o zero |
±0,02%F.S/10°C |
| Efeito da temperatura na produção |
±0,02%F.S/10°C |
| Temperatura de funcionamento |
-20°C~+65°C |
| Impedância de entrada |
380 ± 10Ω |
| Impedância de saída |
350 ± 3Ω |
| Resistência ao isolamento |
≥ 5000 MΩ |
| Sobrecarga de segurança |
150% F.S. |
| Voltagem de ponte (voltagem de excitação) |
10 V de corrente contínua |
| Materiais |
De aço ligado ou aço inoxidável |
| Classe de protecção |
IP67 |
| Comprimento do cabo |
3m (< 5 toneladas), 6m (≥ 5 toneladas) |
| Conexão |
EXC+: Vermelho, EXC-: Preto, SIG+: Verde, SIG-: Branco |
Características
- Instalação fácil:Projetado com uma extremidade fixa e uma extremidade carregada para uma instalação simples e rápida.
- Centro de gravidade baixo:Melhora a estabilidade e garante medições precisas.
- Versátil e intercambiável:Alta compatibilidade, adequada para vários sistemas com excelente intercambiabilidade.
- Ampla aplicação:Ideal para balanças de veículos, balanças eletrônicas, balanças de plataforma, balanças de toldo e muito mais.
- Durável e Fiável:Construção robusta para capacidade de carga pesada, garantindo desempenho duradouro e confiável em ambientes industriais.
Dimensão
| Capacidade |
Dimensão (mm) |
| L |
L1 |
L2 |
L3 |
L4 |
H |
Φ |
M |
W |
| 200 kg~2,5 toneladas |
130 |
15.8 |
25.4 |
76.2 |
54 |
31.8 |
12.7 |
M12 (< 1 1000 kg)
M16 (≥ 1 1000 kg) |
31.8 |
| 3 a 5 toneladas |
171 |
19.1 |
38.1 |
95.3 |
80 |
38.1 |
20 |
M18*1.5 |
38.1 |
| 10 toneladas |
222.5 |
25.4 |
50.8 |
123.8 |
110 |
50.8 |
26 |
M24*2 |
50.8 |
Aplicação
Dicas: Posso usar células de carga de feixe de cantilever para pesar líquidos ou gases?
Embora as células de carga de feixe de cantilever sejam ideais para objetos sólidos, elas também podem ser usadas para medir forças associadas a recipientes de líquido ou gás, como pressão ou peso em tanques,desde que façam parte da estrutura que suporta o recipiente.
