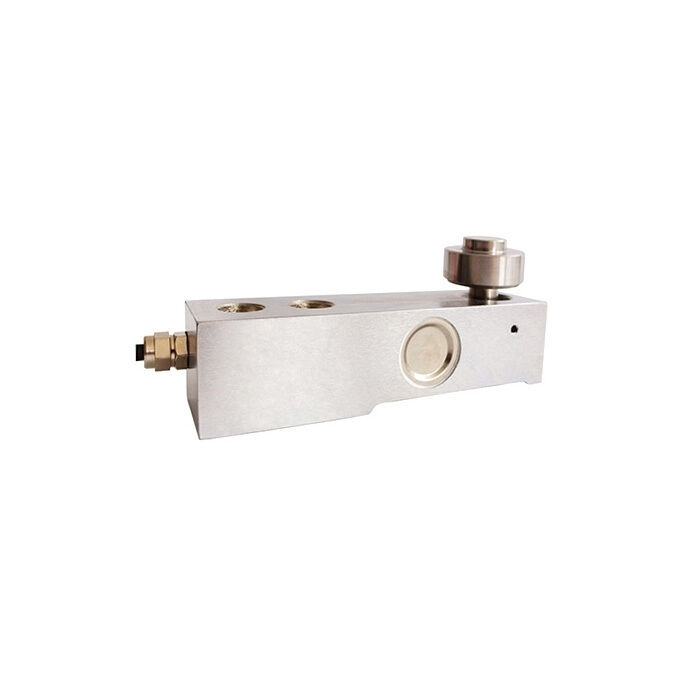

Célula de carga de feixe de cantilever, 500 kg/1000 kg/2 toneladas/3 toneladas/5 toneladas

Detalhes do produto:

Lugar de origem:	China
Marca:	RUIJIA
Certificação:	CE
Número do modelo:	RJ

Informações detalhadas

Lugar de origem:

China

Marca:

RUIJIA

Certificação:

Número do modelo:

Peso de envio:

1,1~5kg

Faixa de capacidade:

500kg/1000kg/2 toneladas/3 toneladas/5 toneladas

Precisão:

0.03%F.S. (linearidade + histerese + repetibilidade)

Sensibilidade:

20,0 ± 0,1 mv/V

Rastejar:

±0,02%FS/30min

Saída zero:

± 1%fs

Destacar:

High Light

Destacar:

500kg cortam a pilha de carga do feixe

Célula de carga em cantilever de 2 toneladas

Sensor de carga do feixe de 5 toneladas

Informações de negociação

Quantidade de ordem mínima:

Preço:

USD35 ~150/piece

Detalhes da embalagem:

Embalagem de exportação padrão

Tempo de entrega:

5-8 DIAS DE TRABALHO

Termos de pagamento:

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte:

1000 peças/peças por mês

Descrição do produto

Célula de Carga de Viga em Balanço, 500kg/1000kg/2 toneladas/3 toneladas/5 toneladas

Após adquirir uma célula de carga RJ, você pode comprar um medidor de painel digital especial para obter leituras diretamente, ou comprar um transmissor para emitir um sinal padrão para PLC, DCS e outros sistemas. O sinal de saída personalizado é 0-5V, 0-10V ou 4-20mA.

Observação: A célula de carga não pode ser conectada ao transmissor e ao controlador ao mesmo tempo — apenas um pode ser selecionado.

Células de carga de viga em balanço baratas têm faixa de capacidade de 500kg/1000kg/2 toneladas/3 toneladas a 5 toneladas. A capacidade da célula de carga pode ser personalizada de acordo com os requisitos do cliente.

Especificação

Modelo	RJ
Peso de envio	1.1~5kg
Faixa de capacidade *	500kg/1000kg/2 toneladas/3 toneladas/5 toneladas
Controlador de Display Compatível	(Clique para a página do controlador)
Transmissor Compatível	(Clique para a página do transmissor)
Precisão	0.03%F.S (linearidade + histerese + repetibilidade)
Sensibilidade	2.0±0.1mV/V
Fluência	±0.02%F.S/30Min
Saída Zero	±1%F.S
Efeito da Temperatura no Zero	±0.002%F.S/10℃
Efeito da Temperatura na Saída	±0.002%F.S/10℃
Temperatura de Operação	-20℃~+60℃
Resistência de Entrada	380±4Ω
Resistência de Saída	350±1Ω
Resistência de Isolamento	≥5000MΩ
Sobrecarga de Segurança	150%FS
Tensão da ponte (tensão de excitação)	DC 5-15V
Material	Aço liga
Classe de Proteção	IP67
Comprimento do Cabo	2m (＜5ton), 5m (≥5ton)
Fiação	EXC+: Verde, EXN+: Amarelo, SIG+: Branco, EXC-: Preto, EXN-: Azul, SIG-: Vermelho. Fio blindado: Amarelo.

Característica

Célula de carga de feixe de cantilever, 500 kg/1000 kg/2 toneladas/3 toneladas/5 toneladas 0

Alta Precisão e Sensibilidade: Oferece alta precisão de detecção e excelente sensibilidade, garantindo medições de força confiáveis.
Construção Durável: Fabricado em aço liga 42CrMo, conhecido por sua alta resistência e resistência ao desgaste, garantindo durabilidade a longo prazo.
Desempenho Estável: Projetado para estabilidade a longo prazo com forte resistência à carga de polarização, adequado para pesagem e medição precisas.
À prova d'água e Sinal Confiável: Possui um conector à prova d'água de 6 pontos, evitando a extração do fio e garantindo a transmissão estável do sinal.
Ampla Aplicação: Ideal para balanças de plataforma, balanças de funil, balanças de tanque e vários outros sistemas de pesagem industrial com alta estabilidade e precisão.

Diagrama de Fiação

Célula de carga de feixe de cantilever, 500 kg/1000 kg/2 toneladas/3 toneladas/5 toneladas 1

Desenho Dimensional

Célula de carga de feixe de cantilever, 500 kg/1000 kg/2 toneladas/3 toneladas/5 toneladas 2

Capacidade	Dimensão (mm)
Capacidade	A	B	C	D	E	F	G	H
500kg/1 tonelada	133.4	76.2	25.4	16.4	30.7	30	57.9	17
2 toneladas	136.7	76.2	25.4	16.7	36.8	36.6	57.9	23
3 toneladas	139.7	79.2	25.4	16.7	39	36.6	57.9	23
5 toneladas	171.5	95.2	38.1	16.7	42.9	43	73.8	29.4

Capacidade	Dimensão (mm)
Capacidade	K	M	N	P	Q	S
500kg/1 tonelada	4.8	12.7	22	15.9	3.1	7.7
2 toneladas	9.5	12.7	22	15.9	3.1	11.7
3 toneladas	9.5	15	22	15.9	3.1	11.7
5 toneladas	11	19	34.9	22.2	3.1	11.7

Aplicação

Célula de carga de feixe de cantilever, 500 kg/1000 kg/2 toneladas/3 toneladas/5 toneladas 3 Dicas: Como sei se minha célula de carga de viga em balanço está funcionando corretamente?

Para verificar se sua célula de carga está funcionando corretamente:

Verifique o sinal de saída: Certifique-se de que o sinal de saída esteja dentro da faixa esperada para a carga aplicada.
Realize a calibração: Teste a precisão usando pesos ou forças de referência conhecidos.
Verifique se há danos físicos: Inspecione rachaduras, corrosão ou outros sinais de desgaste.
Monitore o desempenho ao longo do tempo: Acompanhe a consistência e faça ajustes se as leituras se tornarem irregulares.
