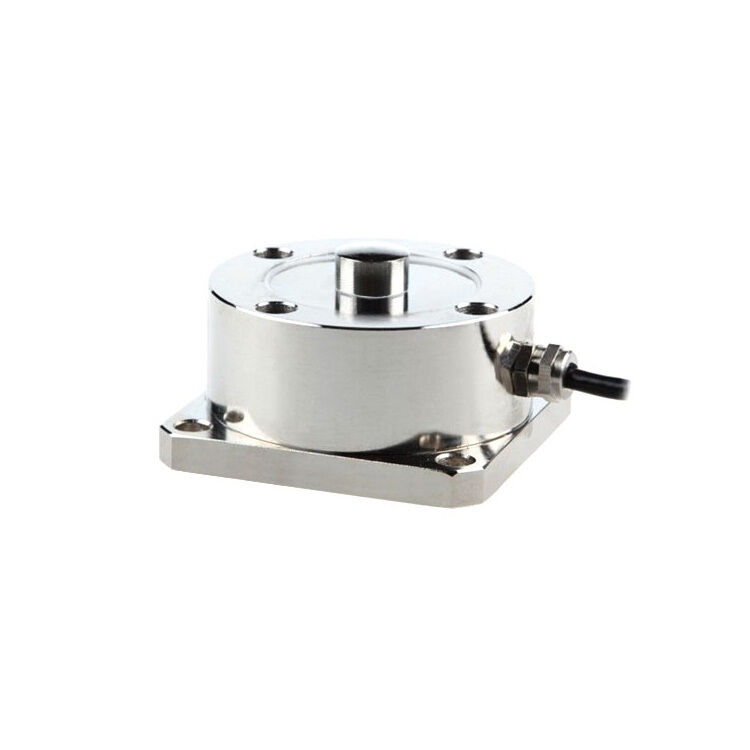

Célula de carga de compressão, 300 kg/1000 kg/25 toneladas/50 toneladas a 100 toneladas
Depois de comprar uma célula de carga RJ, você pode comprar um medidor especial de painel digital para obter leituras diretamente, ou comprar um transmissor para saída de sinal padrão para PLC, DCS e outros sistemas.O sinal de saída personalizado é de 0 ~ 5V, 0~10V, 0~±10V ou 4-20mA.
Nota: A célula de carga não pode ser ligada ao transmissor e ao controlador ao mesmo tempo.
A célula de carga de compressão é um dispositivo utilizado para medir as alterações de pressão.o material piezorresistivo deforma-se fisicamenteEsta deformação faz com que a resistividade do material mude, produzindo um sinal de tensão.As células de carga de compressão têm uma capacidade de 300 kgA capacidade da célula de carga pode ser personalizada de acordo com os requisitos do cliente.
Especificações
| Modelo |
RJ |
| Peso do transporte |
1.5 ~ 31 kg |
| Intervalo de capacidade * |
300 kg~100 toneladas |
| Controlador de exibição correspondente |
(Clique na página do controlador) |
| Transmissor correspondente |
(Clique na página do transmissor) |
| Precisão |
0.03% F.S. (linearidade + histerese + repetibilidade) |
| Sensibilidade |
2.0±0.1mV/V |
| Um merdas. |
±0,03%F.S/30min |
| Resultado zero |
± 1% F.S. |
| Efeito da temperatura sobre o zero |
± 0,03% F.S/10°C |
| Efeito da temperatura na produção |
± 0,03% F.S/10°C |
| Temperatura de funcionamento |
-20°C~+65°C |
| Impedância de entrada |
380±10Ω ou 750±15Ω |
| Impedância de saída |
350 ± 3Ω ou 700 ± 5Ω |
| Resistência ao isolamento |
≥ 5000 MΩ |
| Sobrecarga de segurança |
150% F.S. |
| Voltagem de ponte (voltagem de excitação) |
10 V de corrente contínua |
| Materiais |
De aço ligado ou aço inoxidável |
| Classe de protecção |
IP67 |
| Comprimento do cabo |
3m (< 5 toneladas), 6m (≥ 5 toneladas) |
| Conexão |
EXC+: Vermelho, EXC-: Preto, SIG+: Verde, SIG-: Branco |
Características
- Material de liga 42CrMo:Dispõe de uma ligação de rosca externa, oferecendo uma resistência excepcional à fadiga mecânica, alta capacidade de carga e uma ampla gama de aplicações, garantindo segurança e fiabilidade.
- Alta precisão de medição:Oferece saída estável com transmissão de sinal consistente e confiável, juntamente com fortes capacidades anti-interferência, garantindo medições precisas e precisas.
- Bons trabalhos:Incorpora técnicas avançadas de moagem com um design liso e plano, permitindo uma ligação sem esforço com extremidades de duplo fio e garantindo uma instalação fácil e eficiente.
Dimensão
| Capacidade |
Dimensão (mm) |
| L1 |
L2 |
ΦC |
ΦD |
H |
E |
SR |
| 300 a 1000 kg |
74 |
62 |
16 |
6.5 |
41 |
33 |
52 |
| 2 a 7 toneladas |
90 |
73 |
20 |
8.5 |
53.5 |
44 |
70 |
| 10 a 25 toneladas |
116 |
96 |
30 |
11 |
82 |
70 |
91 |
| 30 a 50 toneladas |
132 |
108 |
38 |
13 |
97 |
85 |
120 |
| 100 toneladas |
240 |
190 |
76 |
26 |
125 |
112 |
Método de fiação
Dicas: As células de carga de compressão podem ser utilizadas em sistemas de medição de carga múltipla?
Sim, as células de carga de compressão podem ser utilizadas em sistemas de medição de carga múltipla, onde várias células de carga são combinadas para medir forças em diferentes direcções ou partes de um sistema.Os dados de várias células de carga são combinados para fornecer uma medição global da força, muitas vezes utilizados em sistemas de teste ou monitoramento em indústrias como aeroespacial, automotiva e engenharia estrutural.células de carga de compressão múltiplas são utilizadas para medir diferentes partes de uma estrutura ou máquina sob carga, permitindo uma medição de força mais abrangente.
