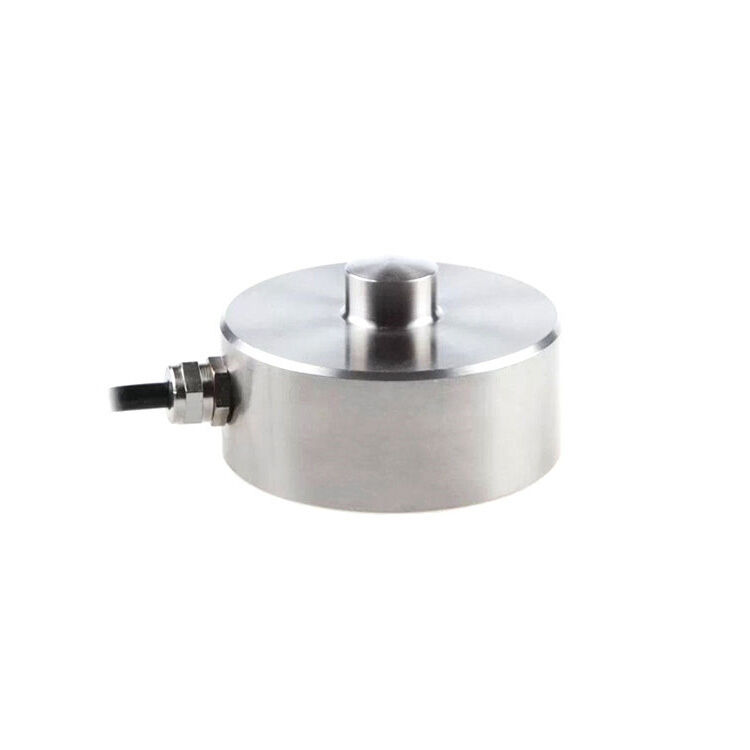

Célula de carga de compressão, 300 kg/500 kg/2 toneladas/10 toneladas a 30 toneladas
Depois de comprar uma célula de carga RJ, você pode comprar um medidor especial de painel digital para obter leituras diretamente, ou comprar um transmissor para saída de sinal padrão para PLC, DCS e outros sistemas.O sinal de saída personalizado é 0-5V, 0-10V, ou 4-20mA.
Nota: A célula de carga não pode ser ligada ao transmissor e ao controlador ao mesmo tempo.
As células de carga de compressão têm uma capacidade de 300 kg, 500 kg, 1000 kg, 10 toneladas a 30 toneladas.
A célula de carga de botão de compressão é um dispositivo de medição de alta precisão usado principalmente para medir pequenas mudanças de peso ou pressão.,A construção totalmente de aço inoxidável proporciona resistência à corrosão e fiabilidade em ambientes industriais adversos.
Especificações
| Modelo |
RJ |
| Peso do transporte |
10,3 a 6,3 kg |
| Intervalo de capacidade * |
300 kg~30 toneladas |
| Controlador de exibição correspondente |
(Clique na página do controlador) |
| Transmissor correspondente |
(Clique na página do transmissor) |
| Precisão |
0.03% F.S. (linearidade + histerese + repetibilidade) |
| Sensibilidade |
2.0±0.1mV/V |
| Um merdas. |
± 0,03 ~ ± 0,05% F.S/30min |
| Resultado zero |
± 1% F.S. |
| Efeito da temperatura sobre o zero |
± 0,03% F.S/10°C |
| Efeito da temperatura na produção |
± 0,03% F.S/10°C |
| Temperatura de funcionamento |
-20°C~+65°C |
| Impedância de entrada |
380±10Ω, 750±15Ω |
| Impedância de saída |
350 ± 3Ω, 700 ± 5Ω |
| Resistência ao isolamento |
≥ 5000 MΩ |
| Sobrecarga de segurança |
150% F.S. |
| Voltagem de ponte (voltagem de excitação) |
10 V de corrente contínua |
| Materiais |
De aço inoxidável |
| Classe de protecção |
IP67 |
| Comprimento do cabo |
3m (< 5 toneladas), 6m (≥ 5 toneladas) |
| Conexão |
EXC+: Vermelho, EXC-: Preto, SIG+: Verde, SIG-: Branco
|
Características
- Construção de aço inoxidável de alta qualidade:Feito de aço inoxidável durável, garantindo resistência e resistência ao desgaste em ambientes exigentes.
- Forte resistência à corrosão:O produto foi concebido para suportar condições adversas com uma resistência superior à corrosão, tornando-o adequado para várias aplicações industriais e ao ar livre.
- Segamentos de protecção duplos:Equipado com selos duplos para maior proteção contra poeira, umidade e contaminantes, garantindo longevidade e desempenho confiável.
- Medição de força versátil:Ideal para uma ampla gama de aplicações de medição de força, incluindo sistemas de pesagem industrial, plataformas automotivas e sistemas de transportadores.
- Adequado para ambientes adversos:Projetado para funcionar com precisão em ambientes desafiadores, tornando-o perfeito para uso em fábricas, canteiros de obras e outras condições adversas.
- Aplicações em sistemas de automação e controlo:Comumente utilizado em sistemas de controle de automóveis, ferroviários e automação, garantindo um monitoramento preciso e preciso da força para a eficiência operacional.
Dimensão
| Capacidade |
Dimensão (mm) |
| ΦA |
ΦB |
ΦC |
H |
E |
M |
SR |
| 300 a 1000 kg |
78 |
64 |
15 |
40 |
32 |
M6 |
40 |
| 2 a 10 toneladas |
82 |
66 |
22 |
44 |
32 |
M8 |
50 |
| 15 a 30 toneladas |
127 |
90 |
25 |
70 |
62 |
M10 |
60 |
Método de fiação
Aplicação
Dicas: Quais os fatores que podem afectar o desempenho de uma célula de carga de compressão?
Vários fatores podem afetar o desempenho de uma célula de carga de compressão:
- Variações de temperatura:As flutuações extremas de temperatura podem causar imprecisões de medição devido a alterações nas propriedades do material da célula de carga.Muitas células de carga de compressão são projetadas com compensação de temperatura para mitigar este problema, mas as temperaturas fora do intervalo de funcionamento especificado podem ainda afetar a precisão.
- Alinhamento inadequado:Se a célula de carga não estiver corretamente alinhada com a carga aplicada (ou seja, se sofrer carga lateral ou dobra), pode resultar em leituras imprecisas ou mesmo em danos à célula.
- Sobrecarga:O excesso da capacidade nominal da célula de carga pode causar danos permanentes e afectar a precisão das medições.É necessária uma calibração regular e uma atenção cuidadosa à carga nominal máxima para evitar a sobrecarga.
- Vibração e choque:É importante instalar a célula de carga num ambiente onde as vibrações e os choques sejam minimizados,ou utilizar materiais amortecentes para absorver os impactos.
- Interferências elétricas:Fontes elétricas externas, como motores ou outras máquinas, podem gerar interferências eletromagnéticas (EMI) que afetam a saída do sinal.Usar técnicas apropriadas de blindagem e aterragem pode minimizar esse problema.
