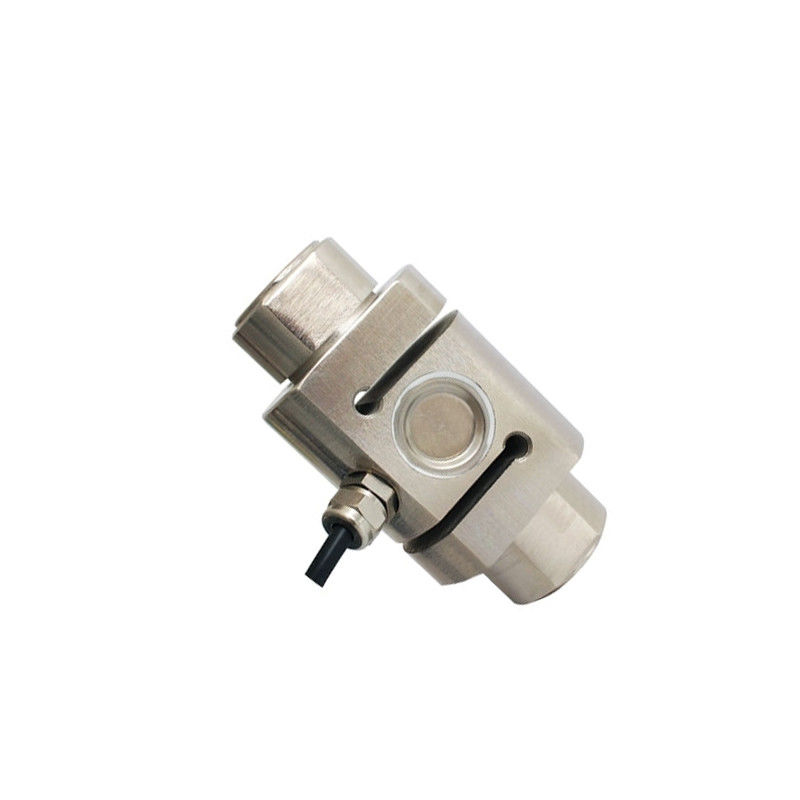

Célula de carga de tensão e compressão, de 100 kg/2 toneladas a 20 toneladas
123
As células de carga de tensão e compressão têm capacidade de 100 kg, 500 kg, 1000 kg, 2 toneladas a 20 toneladas.
Depois de comprar uma célula de carga RJ, você pode comprar um medidor especial de painel digital para obter leituras diretamente, ou comprar um transmissor para saída de sinal padrão para PLC, DCS e outros sistemas.O sinal de saída personalizado é 0-5V, 0-10V, ou 4-20mA.
Hermeticamente selada a IP67, a construção robusta protege perfeitamente a célula de carga de quase qualquer dano que surja em ambientes adversos.O design compacto e o cabo integrado proporcionam a máxima conveniência para instalação mesmo em espaço restrito.
Especificações:
| Modelo |
RJ-LCS-TJL-4 |
| Peso do transporte |
1 a 5 kg |
| Intervalo de capacidade * |
100 kg~20 toneladas |
| Controlador de exibição correspondente |
RJ |
| Precisão |
0.05% F.S. (linearidade + histerese + repetibilidade) |
| Sensibilidade |
2.0±0.1mV/V |
| Escravo. |
±0,05%F.S/30min |
| Saída zero |
± 1% F.S. |
| Efeito da temperatura sobre o zero |
± 0,05% F.S/10°C |
| Efeito da temperatura na saída |
± 0,05% F.S/10°C |
| Temperatura de funcionamento |
-20°C~+65°C |
| Impedância de entrada |
380 ± 10Ω |
| Impedância de saída |
350 ± 3Ω |
| Resistência ao isolamento |
≥ 5000 MΩ |
| Sobrecarga de segurança |
150% F.S. |
| Voltagem de ponte (voltagem de excitação) |
10 V de corrente contínua |
| Materiais |
De aço ligado ou aço inoxidável |
| Classe de protecção |
IP67 |
| Comprimento do cabo |
2 m (< 5 toneladas), 5 m (≥ 5 toneladas) |
| Conexão |
EXC+: Vermelho, EXC-: Preto, SIG+: Verde, SIG-: Branco |
Dimensão:
| Capacidade |
Dimensão (mm) |
| A |
H |
ΦB |
Φ |
M |
C |
| 100 a 500 kg |
88 |
58 |
28 |
44 |
M16*1.5 |
26 |
| 700 kg |
88 |
58 |
32 |
44 |
M16*1.5 |
30 |
| 1 a 5 toneladas |
120 |
68 |
51 |
63 |
M22*2.5 |
48 |
| 7 a 15 toneladas |
138 |
94 |
60 |
76 |
M30*3.5 |
56 |
| 20 toneladas |
156 |
108 |
68.5 |
88 |
M36*3 |
76 |
Dicas: Como detectar a célula de carga com um multimetro?
Em primeiro lugar, medir os valores de resistência do terminal de entrada e do terminal de saída da célula de carga, comparar com os valores de resistência marcados no produto.,O que significa que a célula de carga tem problemas. Atualmente existem dois valores de resistência da célula de carga comum: um é baixa resistência, em que,o terminal de entrada é 400Ω±20Ω e o terminal de saída é 350Ω±5ΩO outro é a alta resistência, em que o terminal de entrada é 800Ω±20Ω e o terminal de saída é 700Ω±5Ω.Escolha a opção de tensão mV do multimetro digitalO valor da tensão = 10V * sensibilidade da célula de carga * valor da força / valor do intervalo.Se o valor medido for muito diferente do valor calculado, significa que o sensor foi danificado.
